本文以上海地區某平屋頂為例，按照系統支架傾角分別設置為最佳傾角25°和5°情況下，對比分析裝機容量、發電量、系統價格和項目投資收益的差異。

?

一、    裝機容量的對比

1.1    支架傾角25°的裝機容量

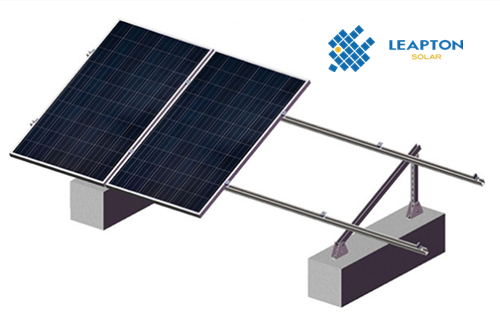

        取上海地區最佳傾角25度，支架選用MRS1標準型鋼支架，支架安裝效果圖如下：

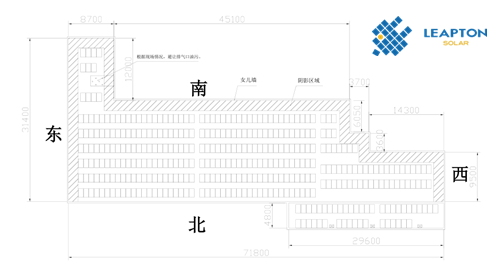

        豎向1段支架，計算得出在上海地區排間距為2850mm。在CAD中進行組件排布設計，共可安裝260Wp多晶硅組件（1640*990*40mm）374塊，裝機容量97.24KWp。組件22塊一串，共計17串，接入3臺30KW組串式逆變器。組件排布圖如下：

1.2    支架傾角5°的裝機容量

        支架傾角取5度，選用麗瀑能源研發的MRA3A2平屋頂簡易型支架，此支架安裝非常便捷，省時省工。

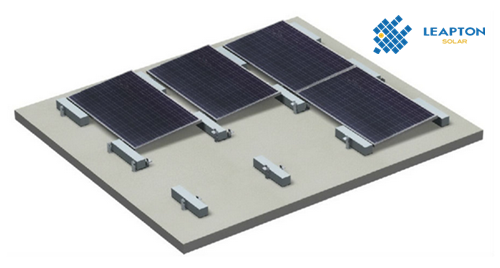

安裝效果圖如下：

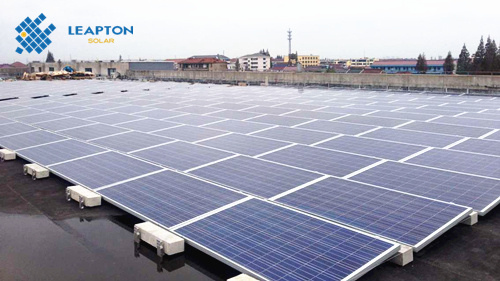

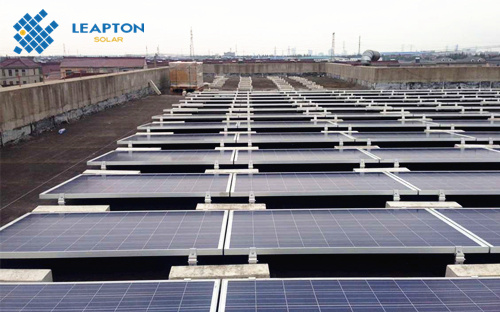

安裝實例如下：

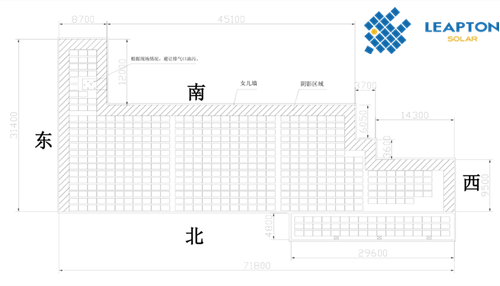

        支架橫向一段設置，計算得出在上海地區排間距為1200mm。在CAD中進行組件排布設計，共可安裝260Wp多晶硅組件（1640*990*40mm）528塊，裝機容量137.28KWp。組件22塊一串，共計24串，接入4臺30KW組串式逆變器。組件排布圖如下：

二、    發電量對比

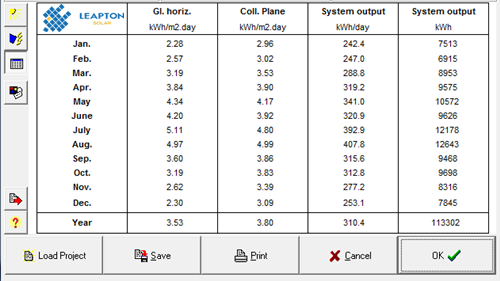

        支架25度傾角情況下，裝機容量為97.24KW，用PV-SYST模擬發電量可知年發電量約為113301度電。各月發電情況如下：

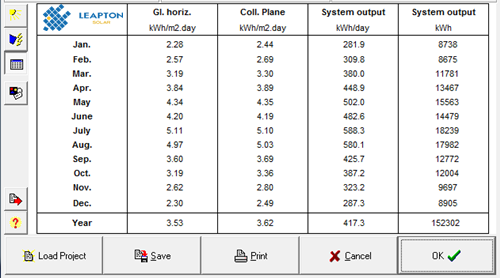

        支架5度傾角情況下，裝機容量為137.28KW。用PV-SYST模擬發電量可知年發電量約為152302度電。各月發電情況如下：

        對比可知，系統25度設置時平均每瓦年發電量為1.16517度；系統5度設置時系統平均每瓦年發電量為1.10943度。

三、    系統價格對比

        系統25度傾角設置時，采用鍍鋅鋼支架，系統安裝組件374塊，配置30KW逆變器3臺，并網接入柜1臺，安裝容量為97.24KW。市場單價約為8.2元/W，項目總價約為79.74萬元。

        系統5度傾角設置時，采用MRA3A2平屋頂簡易型支架，系統安裝組件528塊，配置30KW逆變器4臺，并網柜1臺，安裝容量為137.28KW。采用MRA3A2平屋頂簡易型支架，支架安裝簡單快捷、省工省時。

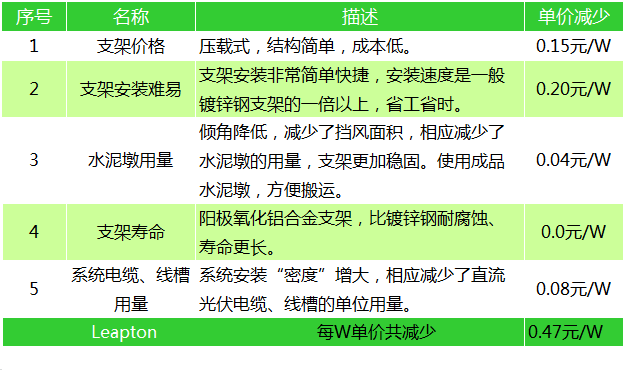

5度傾角系統相比25度傾角系統價格便宜因素對比分析如下：

        通過以上分析對比可知，針對此屋頂，系統5度設置比系統25度設置系統單價便宜0.47元/W。也就是說，采用MRA3A2平屋頂簡易型支架的5度傾角系統，項目單價為7.73元/W，項目總價為106.117萬元。

四、    簡單投資回報對比

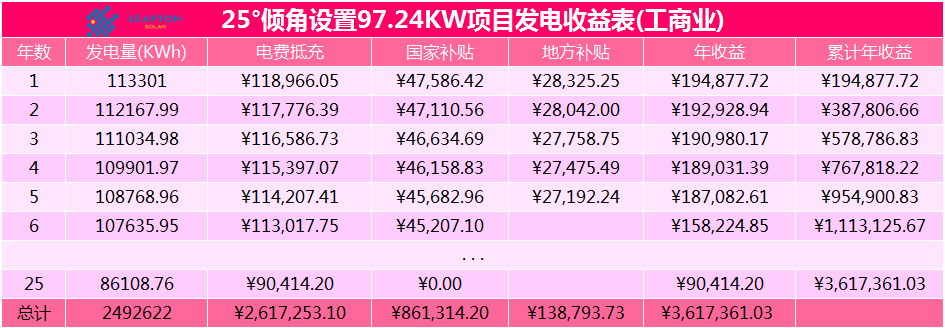

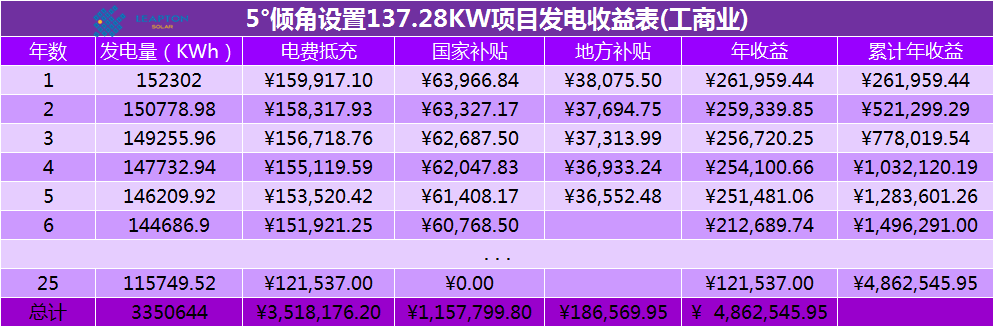

        按照《上海市可再生能源和新能源發展專項資金扶持辦法》，光伏項目將根據發電量獲得為期5年的獎勵。分布式光伏的"度電補貼"金額為工商業用戶0.25元/千瓦時，個人用戶0.4元/千瓦時。在不考慮系統維護成本及更換設備成本，項目運行無中斷，且所發電量全部自用的情況下，簡易最優發電收益如下。

        從上面表格可知，25度設置時項目投資回收年限為4.158年，項目年投資回報率為24.05%。5度設置時項目投資回收年限為4.116年。項目年投資回報率為24.29%。

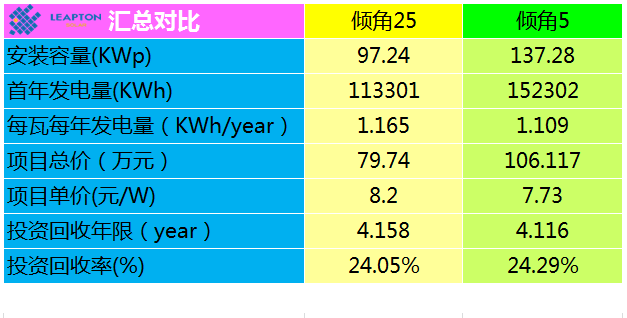

五、    匯總對比
